加氣混凝土砌塊是一種輕質多孔、保溫隔熱、防火性能良好、可釘、可鋸、可刨和具有一定抗震能力的新型建筑材料。早在三十年代初期，中國就開始生產這種產品，并廣泛使用于高層框架結構建筑中。是一種優(yōu)良的新型建筑材料，并且具有環(huán)保等優(yōu)點。

它的特點是：重量輕強度高保溫好隔音抗震

產品的優(yōu)點：

重量輕

保溫隔熱

輕度高

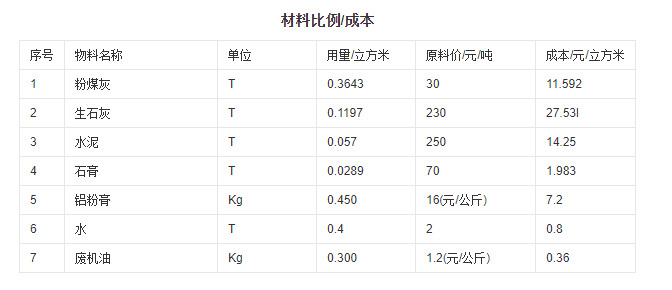

材料比例

產品優(yōu)點

重量輕

加氣混凝土砌塊一般質量為500-700千克/立方米，只相當于粘土磚和灰砂磚的1/4-1/3，普通混凝土的1/5，是混凝土中較輕的一種，適用于高層建筑的填充墻和低層建筑的承重墻。使用這種材料，可以使整個建筑的自重比普通磚混結構建筑的自重降低40%以上。由于建筑自重減輕，地震破壞力小，所以大大提高建筑物的抗震能力。

保溫隔熱

加氣混凝土的導熱系數(shù)一般為0.11-0.18W/m·K，僅為粒土磚和灰砂磚的1/4-1/5，（粒土磚的導熱系數(shù)為0.4-0.58W/m·K；灰砂磚的導熱系數(shù)為0.528W/m·K），為普通混凝土的1/6左右。實踐證明：20厘米厚的加氣混凝土墻體的保溫效果就相當于49厘米厚的粘土磚墻體的保溫效果，隔熱性能也大大優(yōu)于24厘米磚墻體。這樣就大大減薄了墻體的厚度，相應的便擴大了建筑物的有效使用面積，節(jié)約了建筑材料厚度，提高了施工效率，降低了工程造價，減輕了建筑物自重。

強度高

經實驗，加氣混凝土砌塊抗壓強度大于25千克/平方厘米，相當于125號粘土磚和灰砂磚的抗壓強度。

抗震性

在震級為7.8級的唐山豐南等地的地震中，據(jù)震后考察，加氣混凝土建筑只新出現(xiàn)了幾條裂縫，而磚混結構建筑幾乎全部倒塌，使這兩棟相距不遠，結構相同而材料不同的建筑形成了鮮明的對照。分析認為，這就是因為加氣混凝土容重輕，整體性能好，地震時慣性力小，所以具有一定的抗震能力。這對于我們這個多地震國家來講將是有很大益處的。

加工性

加氣混凝土具有很好的加工性能。能鋸、能刨、能釘、能銑、能鉆。并且能在制造過程中加鋼筋。給施工帶來了很大的方便與靈活性。

耐高溫

加氣混凝土在溫度為600℃以下時，其抗壓強度稍有增長，當溫度在600℃左右時，其抗壓強度接近常溫時的抗壓強度，所以作為建筑材料的加氣混凝土的防火性能達到國家一級防火標準。

隔音性

從加氣混凝土氣孔結構可知，由于加氣混凝土的內部結構像面包一樣，均勻地分布著大量的封閉氣孔，因此具有一般建筑材料所不具有的吸音性能。

機械化

預制加氣混凝土拼裝大板可節(jié)省成品堆放場地；節(jié)約砌筑人工；減少了施工作業(yè)；加快了現(xiàn)場施工進度，提高了施工效率。

適應性

可根據(jù)當?shù)夭煌�原材料，不同條件來量身定造。原材料可選擇河砂、粉煤灰、礦砂等多種，因地制宜。并且可以廢物利用，有利環(huán)保，真正的變廢為寶。加氣混凝土設備所做出來的加氣混凝土砌塊，其強度取值是相對于一定的含水狀態(tài)而言的，稱為基準含水率，而強度的基準含水率范圍各國不盡一致，例如：德國、歐共體及英國的標準中對基準含水率要求為(6±2)%，其出發(fā)點是認為制品上墻后最終是以2%-8%的含水率存在；在瑞典等國則以加氣混凝土砌塊的氣干狀態(tài)為基準，即含水率為(10±2)%；而在我國，對抗壓強度等級評定時，依據(jù)的是GB/T11969—2008《蒸壓加氣性能試驗方法》－“抗壓試驗要求含水率8~12%”。（GB/T11971-1997《加氣混凝土性能試驗方法》規(guī)定制品抗壓強度應在質量含水率25%-45%下進行試驗強度穩(wěn)定階段的含水率，即25%-45%，這與實際墻體中含水狀況相差甚大，因此會影響加氣混凝土抗壓強度的質量評定，已廢止）。
